1、產品概述

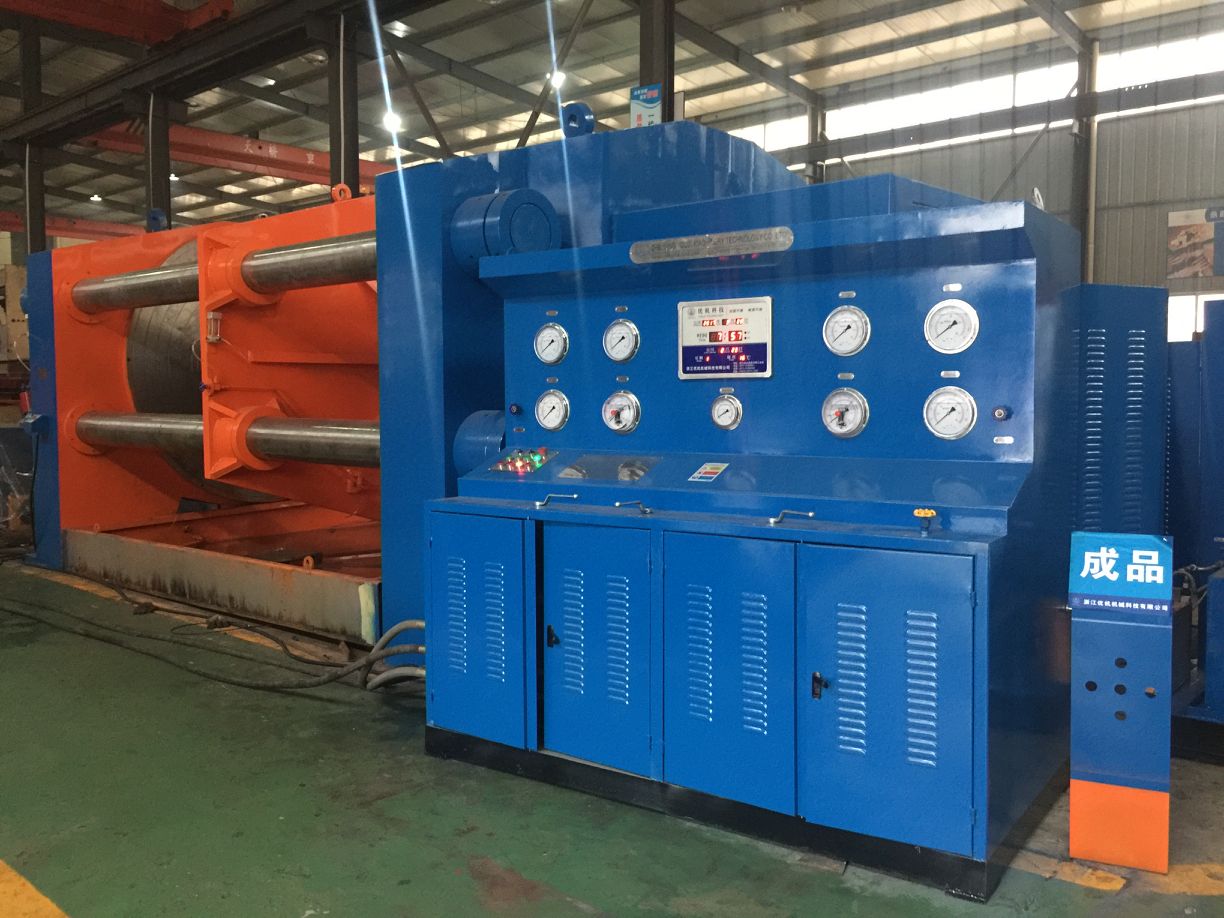

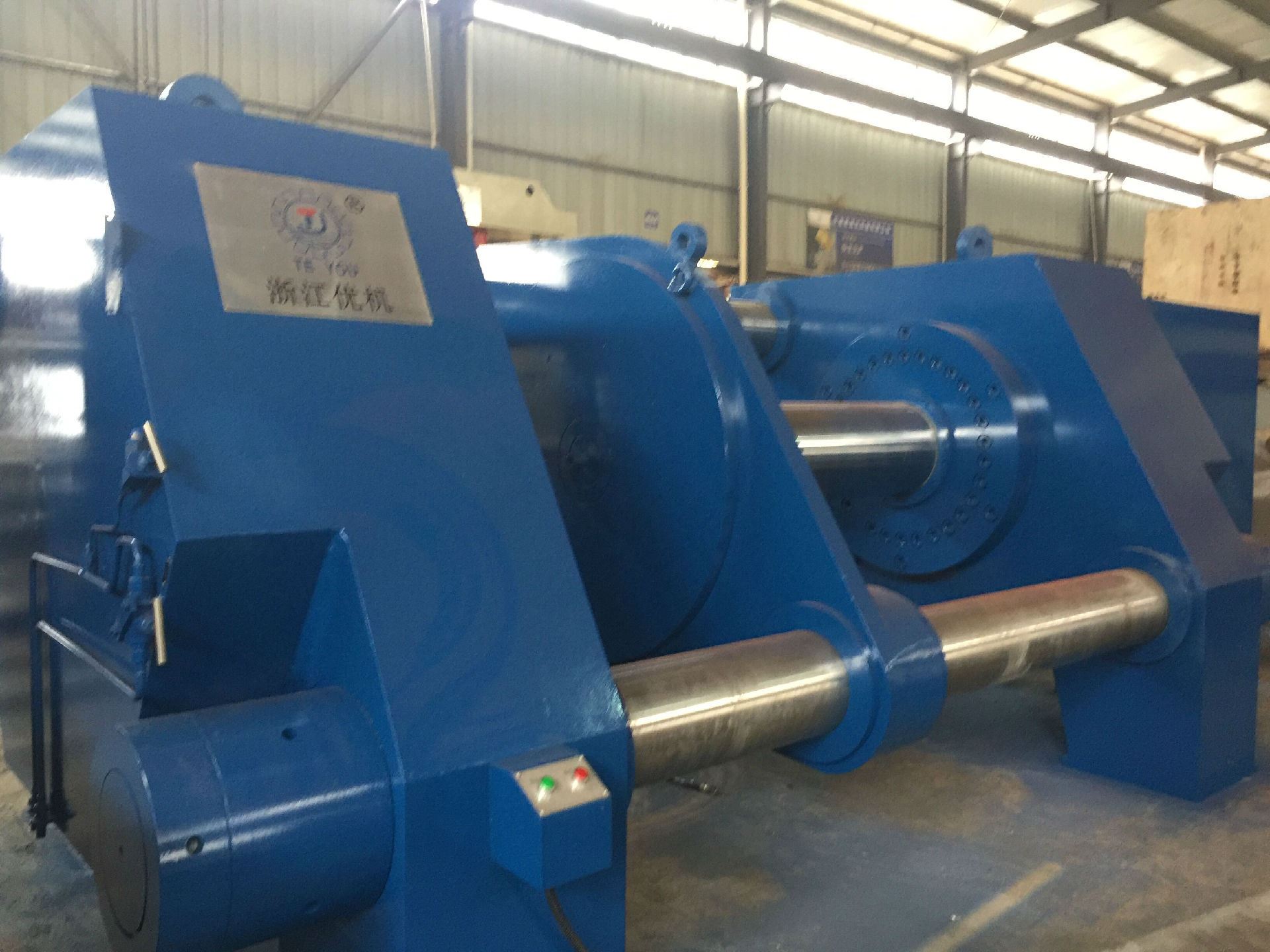

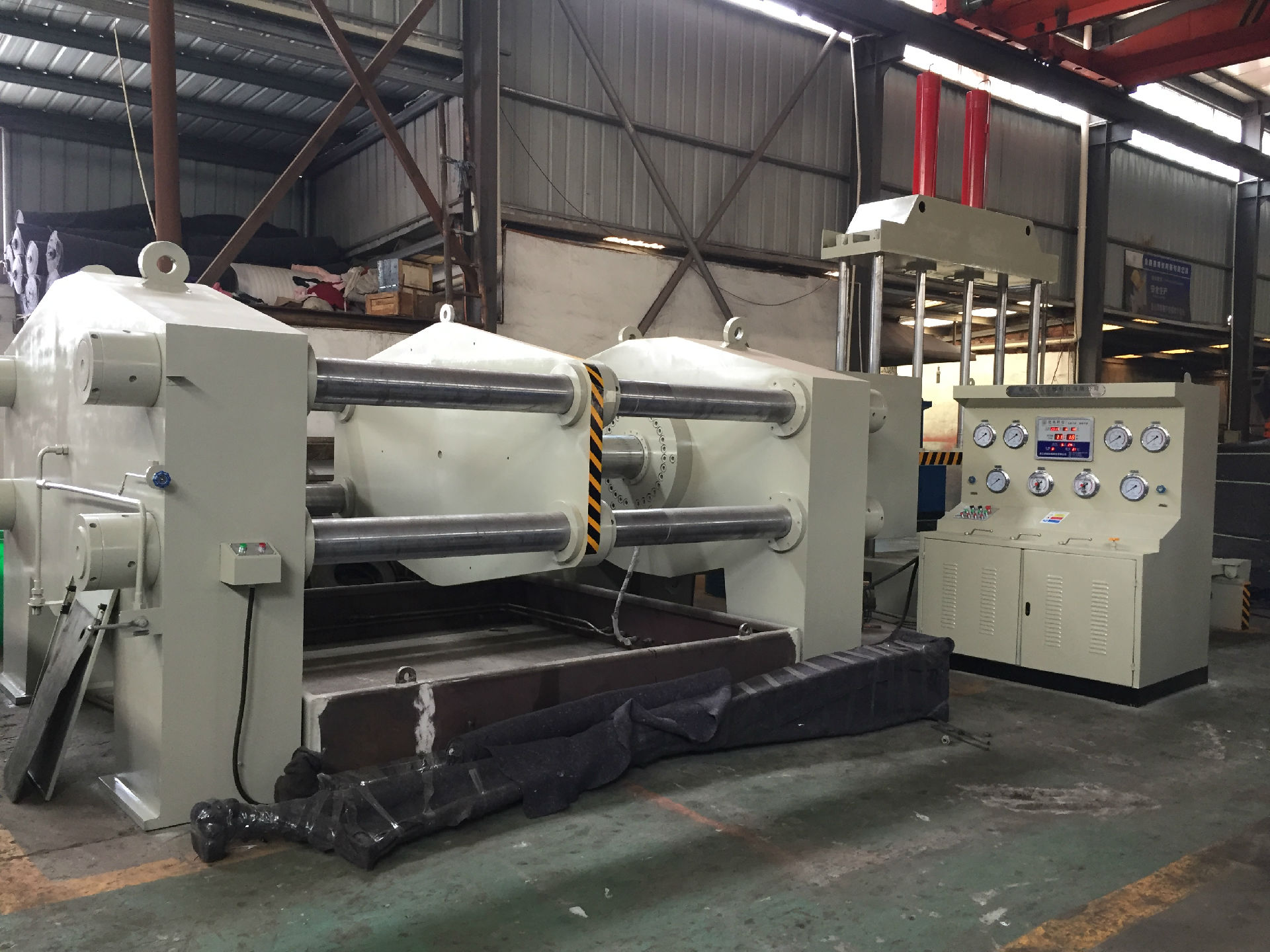

JWT-1200大口徑全焊接球閥試驗臺是頂壓式液壓試驗臺是我公司吸取 了國內外同類產品技術精華，自主研發的新一代頂壓式液壓閥門測試臺并擁有國家技術專利知識產權，專利號ZL2016 1 0240324.1，解決了大型全焊接球閥壓力試驗困難、原始試壓不規范和測試過程的安全隱患問題。它具有結構緊湊，功能完善，性能穩定，操作方便等特點。液壓系統采用了卸荷保 壓功能，在連續開機 50 小時條件下，液壓油溫升低于 35℃，節省了測試過程的 能源消耗并提高了設備使用壽命，是其它同類產品所無法比擬的。JWT型大口徑全焊接閥門測試臺可以廣泛適用于閥門生產廠家、全焊接球閥用戶熱力公司、城網管道工程公司、天然氣管道工程公司等大口徑焊接式法蘭式閥門的殼體強度和密封性能試驗，試 驗壓力介質為水、氣、油均可。試驗的方式完全符合 GB/T13927-92《通用閥門 壓力試驗》和 JB/T9092-1999《閥門的檢測與試驗》以及 API 598 和 API 6D 的標準 規范要求。
2.液壓系統說明
采(cai)用(yong)了(le)卸荷保壓(ya)(ya)(ya)回路(lu)設(she)(she)計。有效(xiao)地控制(zhi)(zhi)(zhi)了(le)連續開機(ji)條件(jian)下液壓(ya)(ya)(ya)油的(de)(de)溫升，節 省了(le)試(shi)驗過程(cheng)的(de)(de)能耗并提高了(le)液壓(ya)(ya)(ya)密封(feng)元件(jian)（進口聚氨(an)酯）的(de)(de)壽命。液壓(ya)(ya)(ya)站與主機(ji)在(zai)結構(gou)上(shang)連接在(zai)一起（管路(lu)刷洗鍍鋅處理），結構(gou)緊湊。試(shi)驗所(suo)需液壓(ya)(ya)(ya)系(xi)統(tong)(tong)的(de)(de)壓(ya)(ya)(ya)力可(ke)(ke)通過操作控制(zhi)(zhi)(zhi)臺上(shang)的(de)(de)遠(yuan)程(cheng)調(diao)壓(ya)(ya)(ya)閥(fa)配合增壓(ya)(ya)(ya)系(xi)統(tong)(tong)來設(she)(she)定。所(suo)有試(shi)驗中執行機(ji)構(gou)的(de)(de)動作操縱和加壓(ya)(ya)(ya)介質的(de)(de)控制(zhi)(zhi)(zhi)均可(ke)(ke)在(zai) 操作面板(ban)上(shang)通過按鈕（施(shi)耐德(de)）和閥(fa)門（特制(zhi)(zhi)(zhi)高壓(ya)(ya)(ya)閥(fa)）組來實(shi)現。設(she)(she)計參數(shu)保證了(le)動作執行的(de)(de)靈敏度和位(wei)置精確性。液壓(ya)(ya)(ya)控制(zhi)(zhi)(zhi)系(xi)統(tong)(tong)的(de)(de)零(ling)部件(jian)均采(cai)用(yong)“上(shang)海華(hua)島液壓(ya)(ya)(ya)件(jian)，油泵電機(ji)采(cai)用(yong)（西(xi)門子(zi)電機(ji)）
3.功能簡述
1、閥門的殼體強度檢測。
2、閥門(men)水密封試驗(yan)。
3、閥門低壓氣密封試(shi)驗。(用(yong)戶自(zi)備氣源(yuan))
